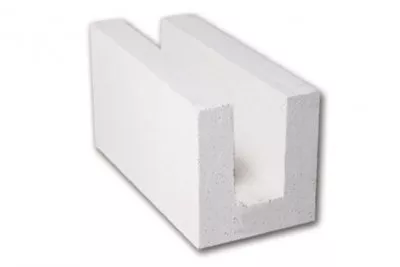

TERMALICA U-PROFIL 599/249/240mm TN4/600

Překlady v systému Termalica mohou být zhotoveny s použitím prefabrikovaných armovaných trámů nebo tvarovek U. Elementy překladů z pórobetonu pomáhají, kromě plnění konstrukční funkce, také chránit zdi před tepelnými ztrátami. Společně s ostatními elementy systému – tvárnicemi nebo deskami – vytvářejí homogenní strukturu stěny a redukují vznik tepelných můstků.

Tvarovky U Termalica plní funkci ztraceného bednění a umožňují zdění okenních a dveřních otvorů s velkými šířkami, jako jsou např. terasová okna nebo garážová vrata. Je možné je také využít při realizaci věnců, železobetonových trámů a sloupů a pro zesílení stěn. Ve tvarovkách U se umisťuje konstrukční armování a následně se vyplňují betonem, čímž dojde k vytvoření železobetonového jádra. Překlady vyžadují bednění a montážní podpěry, které jsou odstraňovány po získání požadované odolnosti lepící hmoty a plnícího betonu. Jednostranné zesílená stěna tvarovky U zajišťuje odpovídající tepelnou izolaci překladu bez nutnosti doplňkového zateplení. Tvarovky jsou dostupné ve dvou třídách betonu – 400 a 600 kg/m3, a v pěti šířkách. Stálá délka 599 mm a výška 249 mm zajišťují ideální souhru tvarovek s ostatními elementy systému.

Zpracování:

Věnce - U profily se zabudovávají stejně jako hladké tvárnice, tj. zdění na tenkovrstvé maltové lože, maltování ložných i styčných spar.
Překlady - U profily se „vyzdí“ na předem připravené montážní podepření - bednění, styčné spáry se plně maltují.
Uložení na zdivo - tenkovrstvé maltové lože 1 - 3 mm.

Montážní postup:

Pro osazování U-profilů je nutné si připravit bednění, na které budete klást jednotlivé U-profily spojované zdicí maltou. Minimální délka opření tvarovek o stěnu činí 250 mm na každou stranu. Dbejte na to, aby krajní U-profily nebyly řezány a dosahovaly tak plné délky. Po jejich montáži U-profily vystrojte konstrukční výztuží, vnitřek tvárnic navlhčete vodou a vyplňte betonem třídy C16/C20 (B20). Při ukládání výztuže do U-profilu dbejte na správné krytí výztuže betonem. Velikost konstrukčního překladu lze zvětšit nadezděním příčkové tvárnice do požadované výšky, a to z obou stran. Výsledkem bude překlad o vyšší konstrukční výšce než umožnoval původní U-profil. V případě nutnosti můžete do takto vytvořeného překladu vložit k vnějšímu líci tepelněizolační vrstvu z EPS nebo XPS materiálu v tloušče 40-50 mm.

U profily nejsou samostatným nosným prvkem a je nutné provést vyvázání pomocí roxorů a následné vyhotovenou kontrukci podepřít. Montážní podepření lze odstranit až po předepsané době.

Technické údaje:

• Rozměr: DxVxŠ 599 x 249 x 240 mm
• Materiál - autoklávovaný pórobeton kategorie I
• Součinitel tepelné vodivosti λ = 0,14 W/m.K
• Objemová hustota 600 kg/m3
• Odolnost vůči tlaku 4 MPa
• Rozměrové tolerance - délka/šířka: ± 1,5 mm; výška ± 1,0 mm
• Faktor difuzního odporu 5/10 podle EN 1745
• Rekace na oheň - třída A1 - nehořlavé
